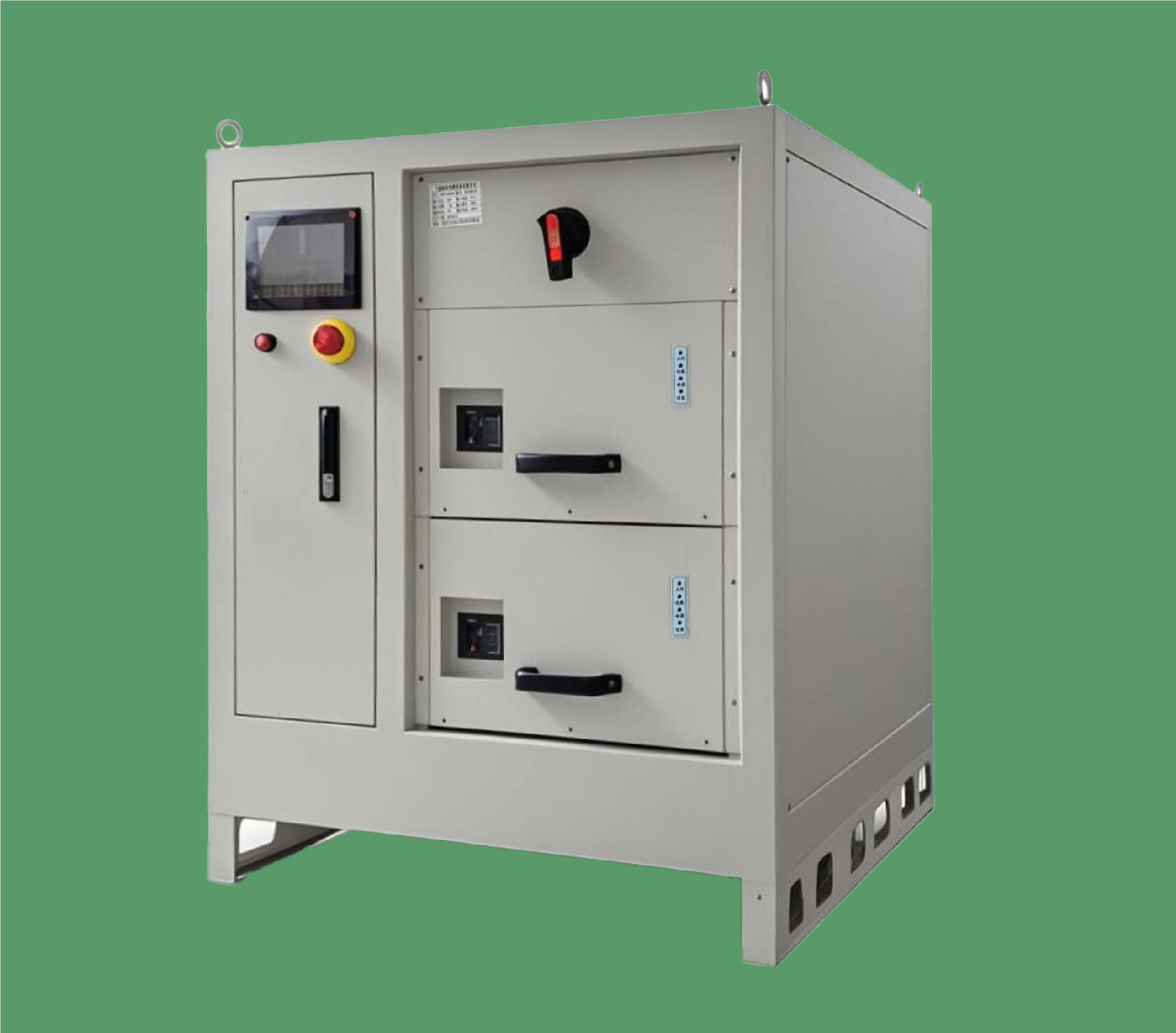

產品概述；

本款電源主要由整流濾波電路，全橋變換電路，PWM控制電路，穩壓、限壓電路，穩流、限流電路，保護電路以及輔助電源電路等部分組成。逆變電路由大功率IGBT模塊組成全橋變換電路。當PWM輸出控制信號通過隔離驅動器分別驅動功率模塊，兩組對角管分別交替導通，高頻變壓器初級產生高頻脈沖電壓，次級電壓由高頻變壓器變壓后整流向負載提供能量。

輸出端分別接有穩壓、限流和穩流、限壓等的反饋環路，當面板開關置于穩壓狀態時，穩壓和限流電路起作用，當輸出電壓升高或下降時，取樣電壓通過穩壓電路內部電壓比較器跟基準電壓比較，其誤差信號電壓加到PWM控制電路，使PWM輸出脈寬作相應變化，從而穩定輸出電壓，如負載電流過高時，限流電路工作，使輸出電流限制在限流設定值內。

產品特點：

● 產品外形美觀 , 結構合理 , 采用多模塊并聯方式組成。

● 全密封、全水冷、模塊化、組合式、可增加 N＋X 冗余備用系統。

● 各模塊的控制采用先進的 RS485 網絡控制系統，控制精度高，由于是數字控制，控制信號無衰減，遠程控制最快可1.2kM, 方便生產管理和介入 DCS 系統。

● 可在不停機的情況下進行維護，不影響正常生產。

● 采用新型整流模式及整流器件，節能省電。

● 單元機內無水管接頭漏水概率幾乎為零。

● 無需無功補償柜 , 功率因素≥0.98，額定效率≥94%, 模塊之間的均流控制精度≤1%。

● 有軟啟動、過壓、過流、缺相、過熱等保護措施。

行業用途：

高頻開關電源主要應用于稀土電解、鋁箔電解、有色金屬電解、不銹鋼電解、不銹鋼拋光、貴金屬冶煉、電加熱、稀有氣體提純、電解著色、工業廢液電解回收等行業領域

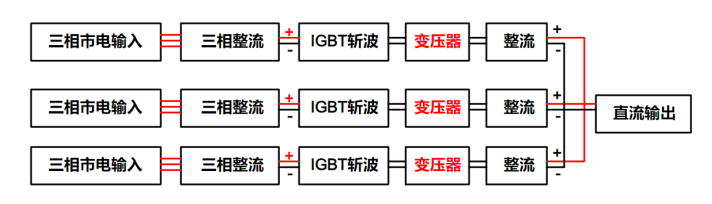

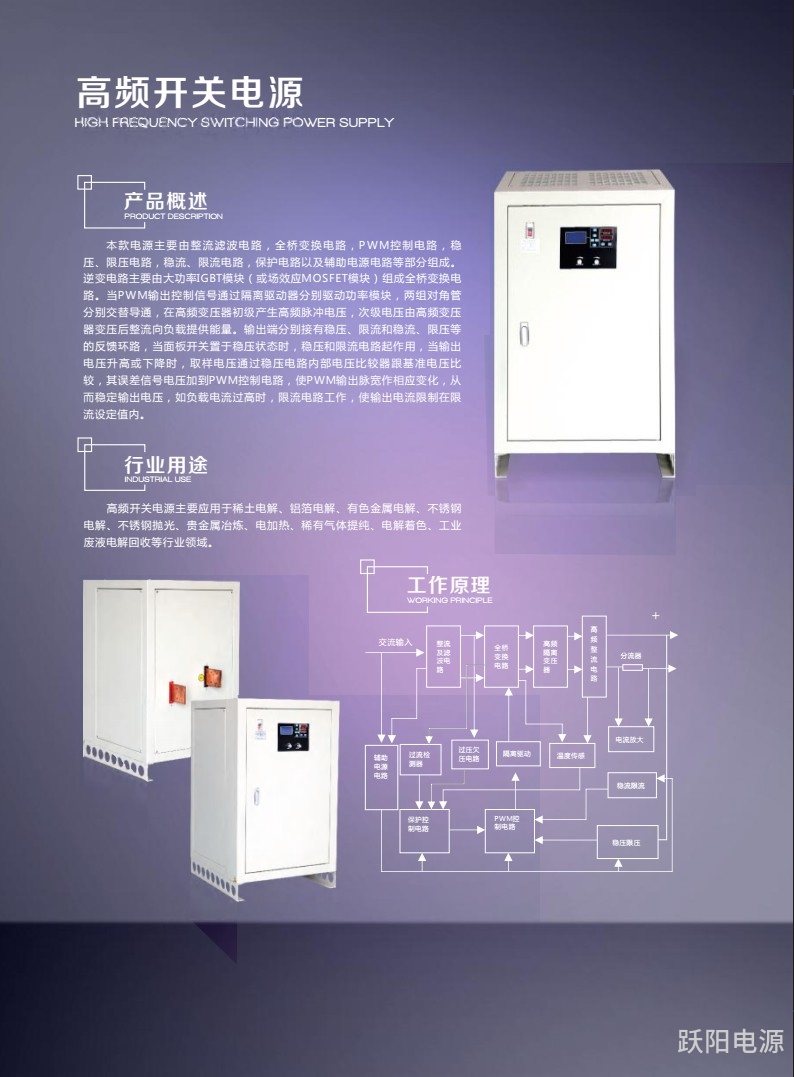

示意圖：

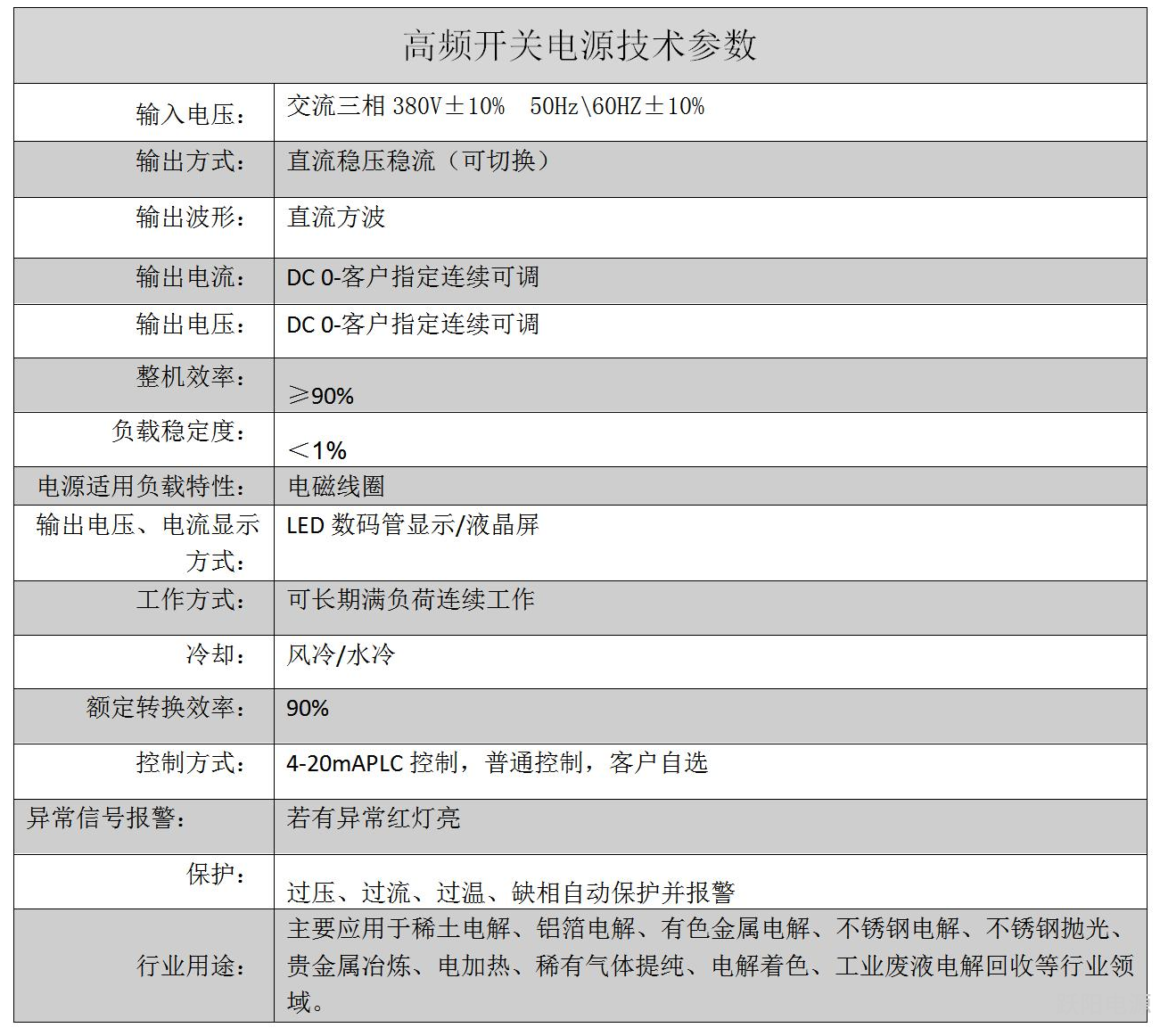

二.技術參數
